(ZFNet) Visualizing and Understanding Convolutional Networks

📚 정리

📌 제목

Visualizing and Understanding Convolutional Networks

---

🌟 초록

0. 초록

• 왜 ConvNet이 작동하는지 명확한 이해가 부족하다, 그리고 추가적으로 어떻게 개선될 수 있는지에 대한 이해가 부족하다.
• 진단적 도구 제안 : 중간 특징 추출(intermediate feature layers)의 기능과 분류기의 동작을 이해 → 기존 모델을 능가하는 아키텍처를 찾아내는 데 도움을 준다. 즉 눈으로 이해할 수 있다(블랙박스 부분을 화이트박스로)
• ablation study 수행
• ZFNet개발 - 전이능력 확인

정리

항목	내용
데이터셋	ImageNet 2012, Caltech-101, Caltech-256
모델 구조	AlexNet 기반, stride/filter 개선, softmax 출력
연구 기여	Deconvnet 시각화, 구조 최적화, ablation, 전이학습
평가 결과	ImageNet에서 AlexNet보다 낮은 오류율, Caltech에서 SOTA 달성

---

💡 결론 & 고찰

6. Discussion

• 시각화하는 새로운 방법을 제시함으로서, feature들이 무작위적이거나 해석 불가능한 패턴이 아님이 들어났음
  • 계층이 깊어질수록 compositionality(조합성), invariance(불변성), class discrimination(클래스 구별) 등 직관적인 특성들이 보였다.
  • 시각화 기법이 모델 디버깅에 사용될 수 있다. AlexNet 성능을 향상
• Occlusion(가림) 실험을 통해, clf.가 scene context(장면의 광범위한 맥락)을 사용하는것이 아니라, 이미지의 local structure(국소적 구조)에 매우 민감하게 반응한다는 것을 입증함.
• Ablation study를 통해 개별 계층이 아니라 네트워크가 가지는 minimum depth(최소한의 깊이)가 성능에 필수적이다.
• 전이 학습의 효용성을 증명했다(일반화 성능), 그러나 PASCAL과 같은 데이터에서 dataset bias때문에, 일반화가 약했으나 그 마저도 낮은 감소였다. → 객체탐지까지 자연스럽게 확장될 수 있다.

핵심

• convnet은 해석가능하고, 계층이 깊어질수록 추상화, 불변성이 증가
• 시각화 : 단순 시각 설명도구가 아니라, 모델 디버깅(개선용)에 사용가능
• Occlusion : 모델은 맥락보다, 진짜 객체 구조(local structure)에 집중
• Ablation : 모델은 층의 뉴런수보다, 충분한 깊이가 성능에 핵심
• 전이학습 특정 데이터셋에서 효과적, 그러나 데이터의 bias를 처리할 수 있다면 다른 데이터셋에서도 효과적일거라 예상
  • ImageNet → Caltech(작은 데이터셋) : 효과적
  • 역은 효과적인지 의문
  • 대규모데이터셋이더라도 모든도메인에 완전히 전이되지 않음 → 손실함수를 손본다면 더 향상되지 않을까?

5줄 요약

• ConvNet 특징은 무작위가 아니라 점진적으로 추상화되는 의미 있는 표현
• Deconvnet 시각화는 모델 성능 개선에 유용한 진단 도구
• 모델은 국소적 구조를 잘 잡아내며 깊이가 필수적임을 확인
• ImageNet 학습 모델은 Caltech 계열에서 SOTA 달성, 작은 데이터셋 벤치마크의 한계 제기
• PASCAL에서는 일반화가 제한적 → dataset bias, loss function 개선 필요

정리

항목	내용
시각화 발견	특징은 추상화·불변성·클래스 구별을 점차 강화
Occlusion	객체 위치에 민감 → 배경 맥락만 이용하지 않음
Ablation	특정 층보다 깊이(depth) 자체가 핵심
전이 성능	Caltech-101/256에서 SOTA, PASCAL은 dataset bias로 다소 저하
시사점	작은 벤치마크의 유효성 재검토, loss function 개선 시 객체 탐지로 확장 가능

---

🗃️ 데이터

데이터셋(생략)

데이터셋	크기/구성	특징	활용 목적
ImageNet 2012	130만 학습 / 5만 검증 / 10만 테스트, 1000 클래스	대규모, 객체 중심	ConvNet 학습 및 성능 평가
Caltech-101	101 클래스, 클래스당 15~30 학습, 최대 50 테스트	소규모, 단순 객체	전이학습 효과 검증
Caltech-256	256 클래스, 클래스당 15~60 학습	클래스 수 많고 다양성 큼	전이학습 강건성 평가
PASCAL VOC 2012	20 클래스, 장면 내 다중 객체 포함	복잡한 장면, multi-object	ConvNet 일반화 한계 확인

---

📌 서론

1. 서론

• 1990년 초 처음 제안된 CNN은 AlexNet(2012)부터 획기적인 모델로 발전해 왔다. 그 이유는
  • 대규모 학습 데이터셋의 이용 가능성
  • GPU의 구현
  • 정규화 기법(Dropout, etc.)
• 그러나 Blackbox(내부 메커니즘 불명확)이기 때문에, 더 나은 모델 개발이 단순한 시행착오에 의존할 수 밖에 없다. 그래서 어떤 계층에서 feature map을 시각화하는 기법을 제공하고, 이는 어떤 특징이 어떻게 진화하는지 관찰하고 모델을 진단할 수 있다.
• Deconvolutional Network(deconvnet, (Zeiler et al., 2011))을 활용하여, feature activation을 다시 픽셀 공간으로 투영한다. 또 이미지의 일부를 가려서 분류의 민감도를 분석하여 어떤 부분이 분류에 중요한지 확인한다.
• 이러한 기법들을 활용하여 AlexNet에서 좀 더 발전한 ZFNet을 만들었다.

✅ 5줄 요약

• ConvNet은 최근 ImageNet 등에서 성능을 혁신적으로 개선
• 그러나 내부 메커니즘은 여전히 불명확
• 본 논문은 deconvnet 기반 시각화로 이를 분석
• 모델 구조 개선 및 진단 가능성을 제시
• ImageNet 학습 특징이 전이학습에서도 탁월함을 보임

📌 정리

항목	내용
배경	ConvNet 성능 급상승 (CIFAR-10, ImageNet 등)
한계	내부 동작 원리에 대한 이해 부족
기여	시각화 기법 제안 (deconvnet, occlusion)
연구 전략	AlexNet 구조 → 개선 → 시각화 기반 진단 → 전이 성능 확인
사전학습 구분	지도 사전학습(supervised pre-training) vs 비지도 사전학습(unsupervised pre-training) 대비

---

---

🔬 실험과정

📚 관련 연구

1.1. 관련 연구

• 대부분은 첫번째 레이어만 직접 시각화한다. 더 깊은 층에서는 이러한 접근이 제한적이다.
• 각 뉴런 유닛의 활성화를 최대화하기 위해서, 이미지 공간에서 각 유닛의 optimal stimulus(최적 자극)을 찾았으나 이는 초기화에 민감하여 유닛의 invariances(불변성)에 대한 정보는 제공하지 못한다. → 이러한 단점을 해결하기 위해 Hessian을 수치적으로 계산하여 일부 통찰을 제공했으나 깊어질수록 통찰을 제공하지 않는다(이차 근사의 단점)
• 이를 해결하기 위해 비모수적 관점의 불변성 시각화를 제공, 이미지를 잘라내는게 아니라 top-down projection을 통해 특정 피쳐맵을 자극하는 패치 내부의 드러낸다

헤세 행렬(Hessian Matrix)

• 어떤 함수 f(x)의 **Hessian 행렬(Hessian matrix)**은 **이차 도함수(이계 미분)**를 모아놓은 정방행렬입니다.
• Hessian은 함수의 **곡률(curvature)**을 나타내며, 함수가 특정 지점에서 볼록(convex)한지, 오목(concave)한지, 또는 안장점(saddle point)인지를 판별하는 데 사용됩니다.
• 최적화(Optimization): 2차 최적화 기법(Newton’s method 등)은 Hessian을 이용해 더 빠르게 수렴합니다.
• 민감도 분석(Sensitivity Analysis): 특정 입력 변화가 출력에 어떤 영향을 주는지, 즉 모델의 **국소적 불변성(local invariance)**을 분석할 때 Hessian을 사용합니다.
• 뉴런의 출력이 입력 변화에 따라 얼마나 민감하게 달라지는지(곡률)를 분석
• 곡률이 낮은 방향 → 뉴런이 그 방향의 입력 변화에는 불변(invariant)
• 곡률이 높은 방향 → 민감하게 반응 → 중요한 패턴 방향

핵심

• 시각화 연구는 초기에 시작층이나 초기층에만 국한되어 깊은 층은 해석 불가능
  • 최적 자극 탐색 (Erhan et al., 2009): 이미지 공간에서 경사하강법 → 활성화 극대화 → 단점: 초기화 민감, 불변성 정보 없음
  • Hessian 기반 불변성 분석 (Le et al., 2010): Hessian 근사로 불변성 파악 → 단점: 고차원 층의 복잡한 불변성을 단순 이차식으로 설명 불가
  • 패치 기반 시각화 (Donahue et al., 2013): 데이터셋에서 강한 활성화를 일으키는 패치 식별 → 단점: 단순 crop, feature map 내부 구조는 설명하지 못함

✅ 5줄 요약

• 과거 시각화 연구는 주로 첫 번째 층에 집중
• Erhan et al. (2009): 경사하강법으로 최적 자극 탐색, 불변성 설명 부족
• Le et al. (2010): Hessian 근사로 불변성 분석, 고층에서는 부정확
• Donahue et al. (2013): 데이터셋 패치 기반 시각화, 구조적 해석 제한
• 본 논문: Deconvnet을 통해 비모수적, 구조적 시각화 제공 → 고층 feature 해석 가능

📌 정리

연구	방법	한계
Erhan et al. (2009)	이미지 공간 경사하강 → 최적 자극	초기화 민감, 불변성 설명 불가
Le et al. (2010)	Hessian 근사 → 불변성 분석	고차원 층의 복잡성 반영 못함
Donahue et al. (2013)	패치 식별 → 활성화 해석	단순 crop, 구조 설명 한계
본 논문	Deconvnet 기반 top-down projection	고층 feature 구조적 해석 가능

📚 2. Approach

2. Approach

• 지도학습
• Layer구조 : Conv → ReLU → (옵션) Max Pooling : Local에 대해 → (옵션) Local Contrast Normalization : feature map 전반을 정규화
• 네트워크가 깊어지면 소수의 fc layer로 구성, 마지막은 softmax clf.
• 아키텍쳐

• 손실함수 : Cross-entropy
• Optimizer : SGD(mini-batch)

✅ 5줄 요약

• ConvNet은 입력 이미지를 계층적 변환을 통해 클래스 확률로 매핑
• 계층은 합성곱, ReLU, 풀링, 정규화로 구성
• 상위 계층은 fully-connected + softmax 분류기
• 교차 엔트로피 손실과 backpropagation으로 학습
• 확률적 경사하강법(SGD)으로 파라미터 최적화

📌 정리

요소	설명
입력	컬러 2D 이미지 (xi)
출력	클래스 확률 벡터 (ŷi)
계층 구성	합성곱 + ReLU + (풀링) + (정규화)
상위 구조	Fully-connected layers
최종 분류기	Softmax
손실 함수	Cross-entropy
학습 알고리즘	Backpropagation + SGD

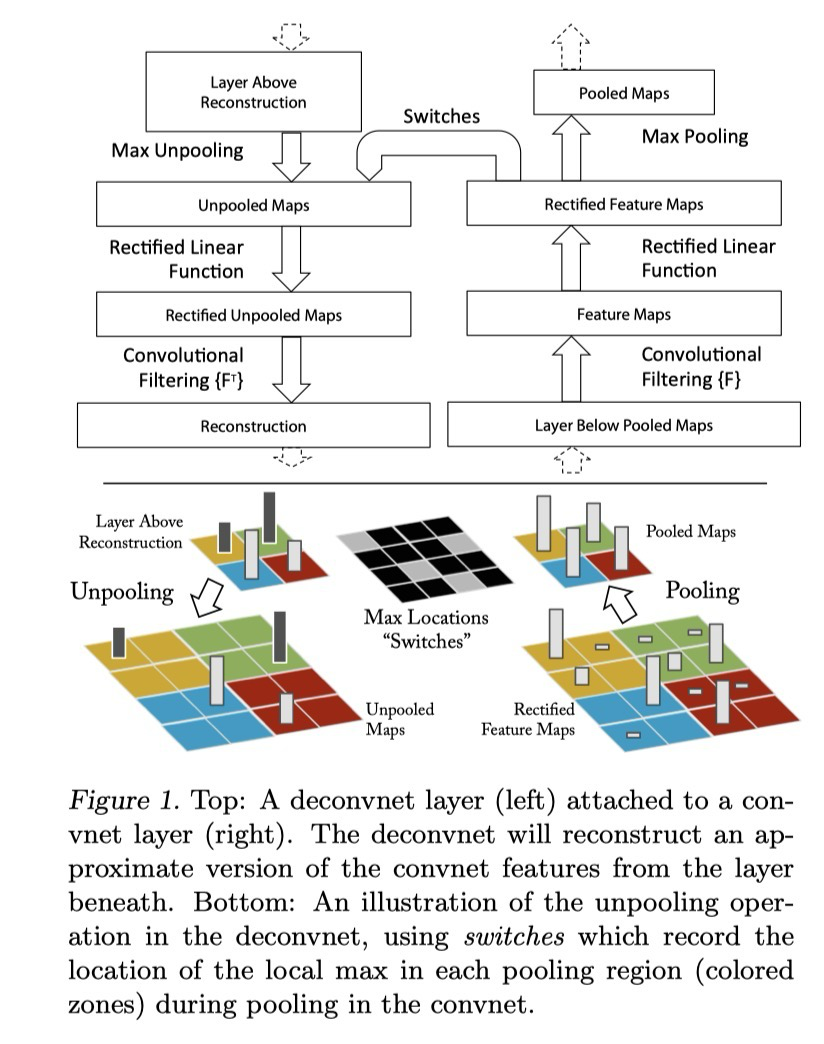

2.1 Visualization with a Deconvnet

• Deconvolutional Network : Conv와 동일한 구성이지만 픽셀 → 특징 투영과 반대로 특징 → 픽셀 투영을한다.
  • 기존에는 비지도학습용으로 제안되었지만, 여기서는 이미 학습된 모델을 probe하는 용도로 사용된다.
• 분석과정
  1. convnet에 deconvnet을 연결한다.
  2. 이미지를 convnet에 넣은 후 feature을 계산하고, 특정 활성을 선택하고 나머지는 모두 0으로 만든다.
  3. 이 feature을 deconvnet에 넣어서 복원한다.
     1. unpool
     2. rectify
     3. filter 과정을 거쳐 바로 아래 계층의 activity를 복원
• 핵심연산
  • Unpooling : max pooling은 비가역적인데, 이를 해결하기 위해 pooling시 각 영역의 최대값의 위치를 switch변수로 기록하고, 그 값을 바탕으로 복원 결과를 정확한 위치에 배치
  • Rectification : ConvNet처럼 ReLU를 사용하여 복원(복원된 feature가 양수)
  • Filtering : ConvNet의 학습된 필터를 전치 버전을 사용한다.(수직, 수평방향)
• 한개의 활성으로부터 얻는 결과는 이미지의 어떤 구조의 일부분과 유사하다. 모델은 판별적으로 학습되므로, 입력이미지에서 어떤부분이 중요했는지를 드러낸다. 다만 생성모델의 샘플이 아니라, 단순히 역투영된다는 점이다. → 생성모델이 아니라 역투영이다. → 즉 모델이 입력구조의 어떤부분을 가지고 판단했는지 직관적으로 보여준다.
• 분석 구조

✅ 5줄 요약

• Deconvnet을 이용해 중간층 feature map을 입력 픽셀 공간으로 복원
• 과정: (Unpool → ReLU → Filter) 반복
• pooling switch로 원래 자극 위치 복원
• 결과: 특정 activation이 입력 이미지의 어떤 부분에 의해 유발되었는지 확인 가능
• 이는 생성이 아닌 판별 기반 projection → ConvNet의 판별 근거를 직관적으로 시각화

📌 정리

단계	ConvNet (정방향)	Deconvnet (역방향)
Pooling	Max pooling	Unpooling (switch 사용)
ReLU	ReLU	ReLU
Filtering	Learned filter	Transposed filter (flip)
결과	Feature map	입력 공간 복원

📚 3. Training Detail

3. 학습 세부 사항

• AlexNet의 GPU분산 학습을 했기때문에 3, 4, 5층은 **sparse connections(희소 연결 - 우리가 기존에 아는 sparse가 아니라, GPU로 인한 모델 아키텍쳐 분산을 의미)**을 사용했지만, 본 모델에서는 dense connections로 대체
  • 또한 1층과 2층에 세부 수정이 이루어짐(시각화 결과를 기반으로)
• AlexNet과 동일하게 증강
• 1층 필터를 시각화 한결과, 일부 필터가 지나치게 지배적이기 때문에 이를 방지하기 위해 **RMS값이 10^-1을 초과하는 필터는 강제로 renormalization(재정규화, 0.1로 만듦, 균형 유지)**한다. 이는 [-128, 128]인 1층에서 중요하다.

✅ 5줄 요약

• ImageNet 2012에서 학습 (130만 장, 1000 클래스)
• 전처리: 리사이즈·크롭·평균 제거·데이터 증강
• 학습: SGD, mini-batch=128, learning rate=0.01 시작, momentum=0.9, Dropout=0.5
• 필터 재정규화로 특정 필터 지배 방지
• 70 epoch, GPU 1장, 약 12일 소요

---

📌 정리

항목	설정
데이터	ImageNet 2012 (1.3M, 1000 클래스)
전처리	리사이즈 256, 중앙 크롭, 평균 제거, 224x224 서브 크롭 10개, flip
최적화	SGD, batch=128, lr=0.01, momentum=0.9
정규화	Dropout(0.5), filter RMS clipping(0.1)
구조 차이	AlexNet sparse → dense 연결
학습 시간	70 epoch, GTX580 GPU, 12일

📚 4. Convnet Visualization

4. 시각화

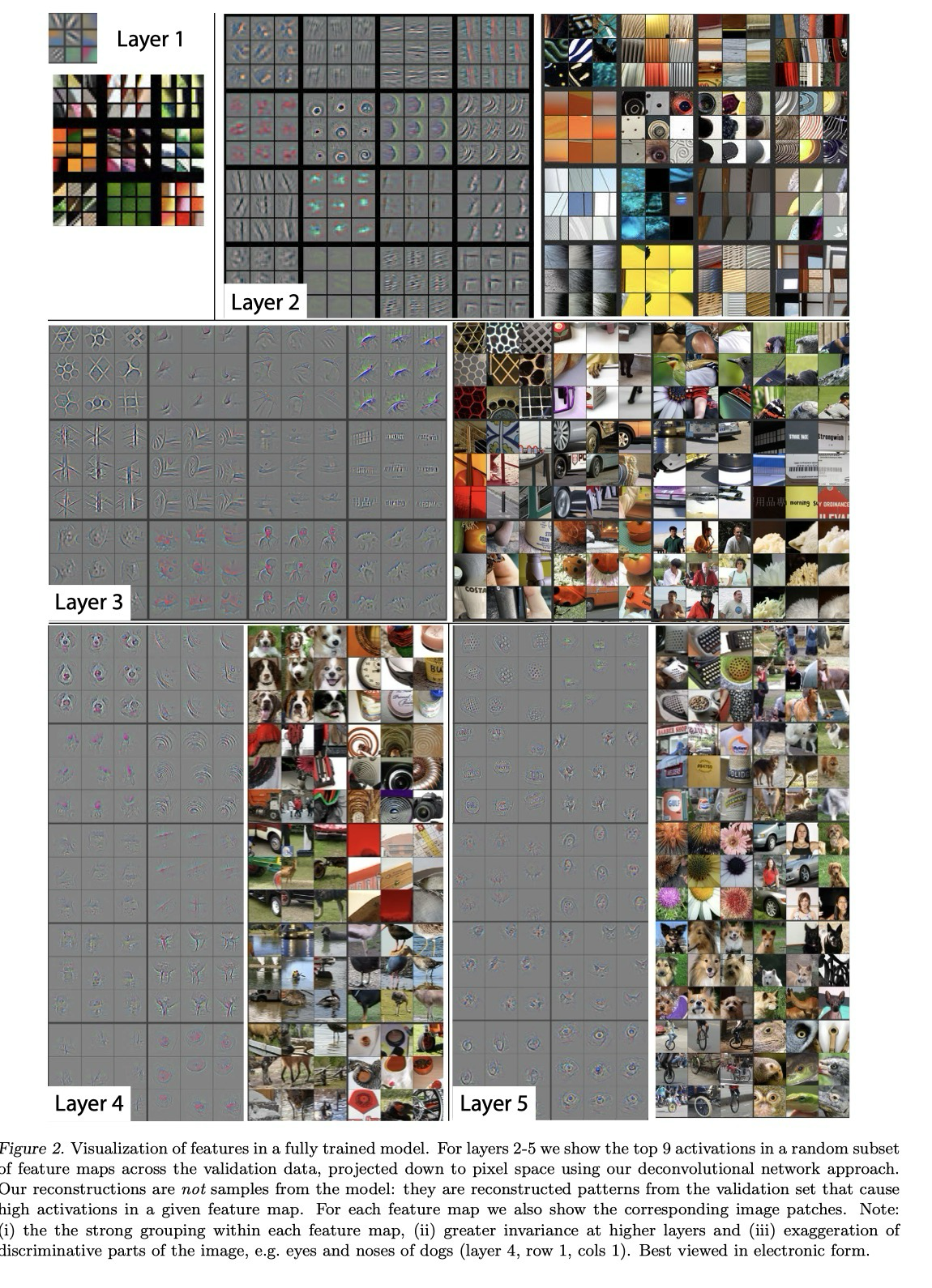

• 각 층별 특징 : 그 레이어에서의 복원이 아니라, 역으로 전부다 거친 후 복원, 따라서 깊어질수록 해상도가 높아진다. e.g. 2층의 경우 2 → 1, 5층의 경우 5 → 4 → … → 1 즉 하위계층(초기층)과 상위계층(후반층)을 비교
  • 2층(layer 2): 모서리(corner), 색상/엣지 결합 구조에 반응
  • 3층(layer 3): 텍스처(texture)와 같은 복잡한 불변성 패턴 포착
  • 4층(layer 4): 클래스 특이적(class-specific) 패턴 (예: 개 얼굴, 새 다리)
  • 5층(layer 5): 포즈 변화가 큰 전체 객체 (예: 키보드, 개 전체 모습)

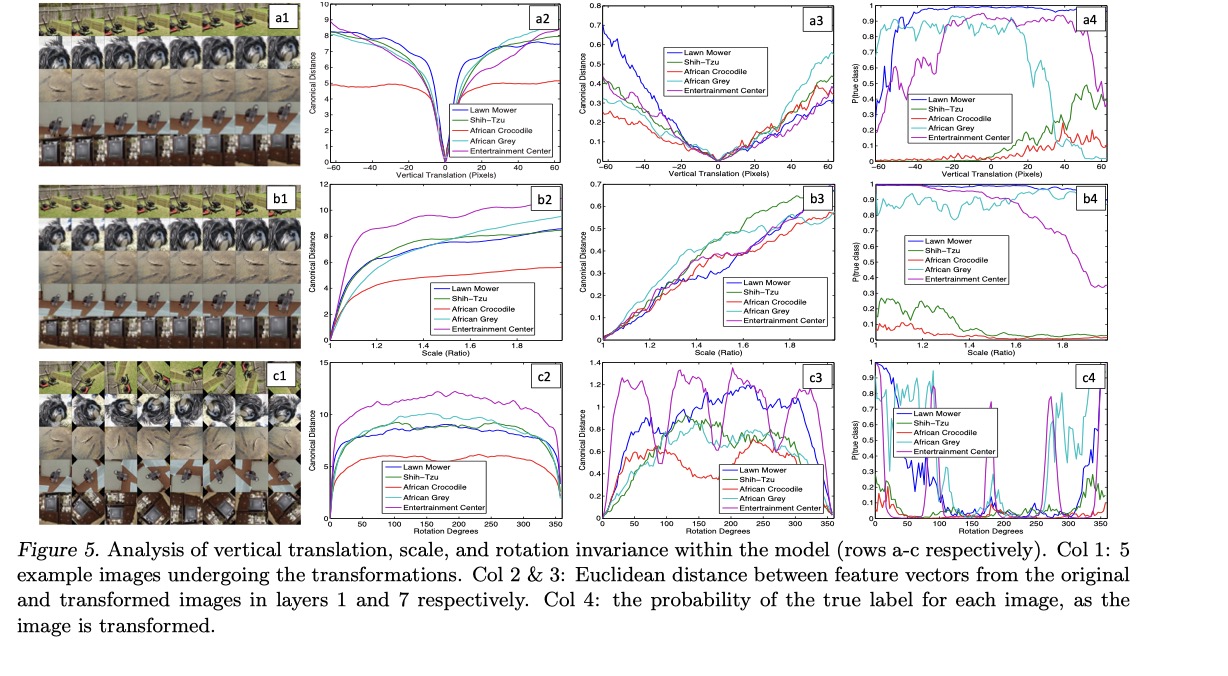

• 입력 변형(input deformation)에 대한 불변성(invariance)을 확인 → 작은 변화는 하위층에서 큰 효과를 주지만 상위층에는 quasi-linear(안정적)인 반응을 보여줌

• 계층적 성격(hierarchical nature)

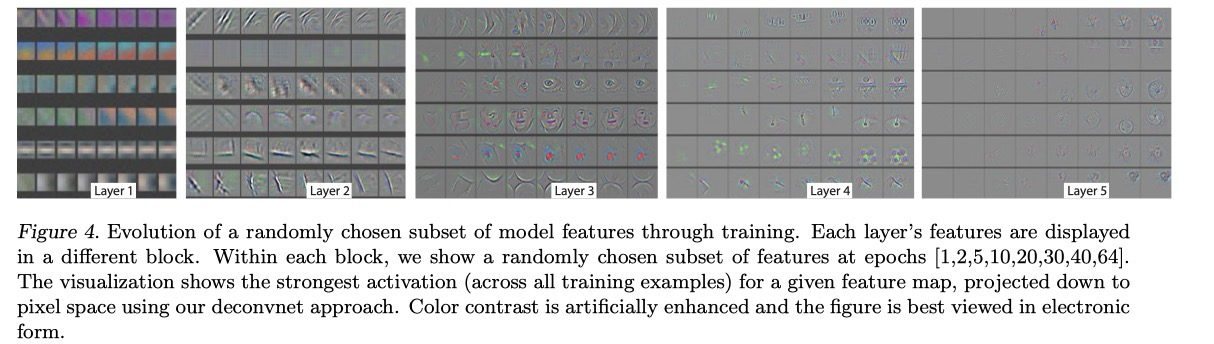

• 하위 계층은 소수의 epochs만에 수렴, 상위는 오래걸림

• 즉 ConvNet은 깊게 학습될수록 추상적인 특징을 학습

✅ 5줄 요약

• Deconvnet으로 각 층의 feature map을 픽셀 공간으로 복원
• 하위층: 저수준 특징(엣지, 코너), 중간층: 텍스처, 상위층: 객체/부위
• 훈련 초기에 하위층은 빠르게 수렴, 상위층은 늦게 발달
• 입력 변형에 대해 상위층은 더 안정적 → 불변성 확보
• ConvNet은 계층적으로 의미 있는 표현을 학습함을 실증

---

📌 정리

층 (Layer)	주요 특징	시각화 결과
Layer 2	코너, 엣지+색 결합	기본 기하학적 구조 감지
Layer 3	텍스처, 반복 패턴	메시(mesh), 텍스트 인식
Layer 4	클래스 특이적 부위	개 얼굴, 새 다리 등
Layer 5	전체 객체	개, 키보드 등 다양한 포즈

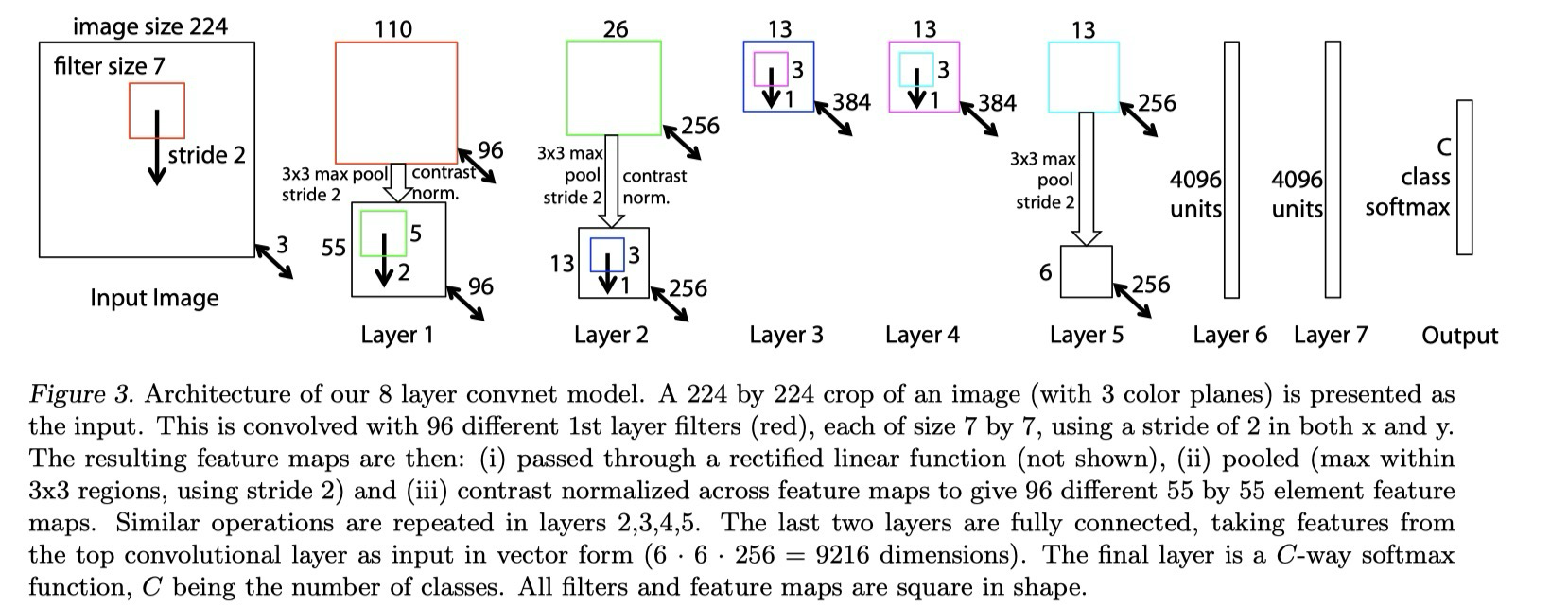

4.1. Architecture Selection

• AlexNet의 문제점

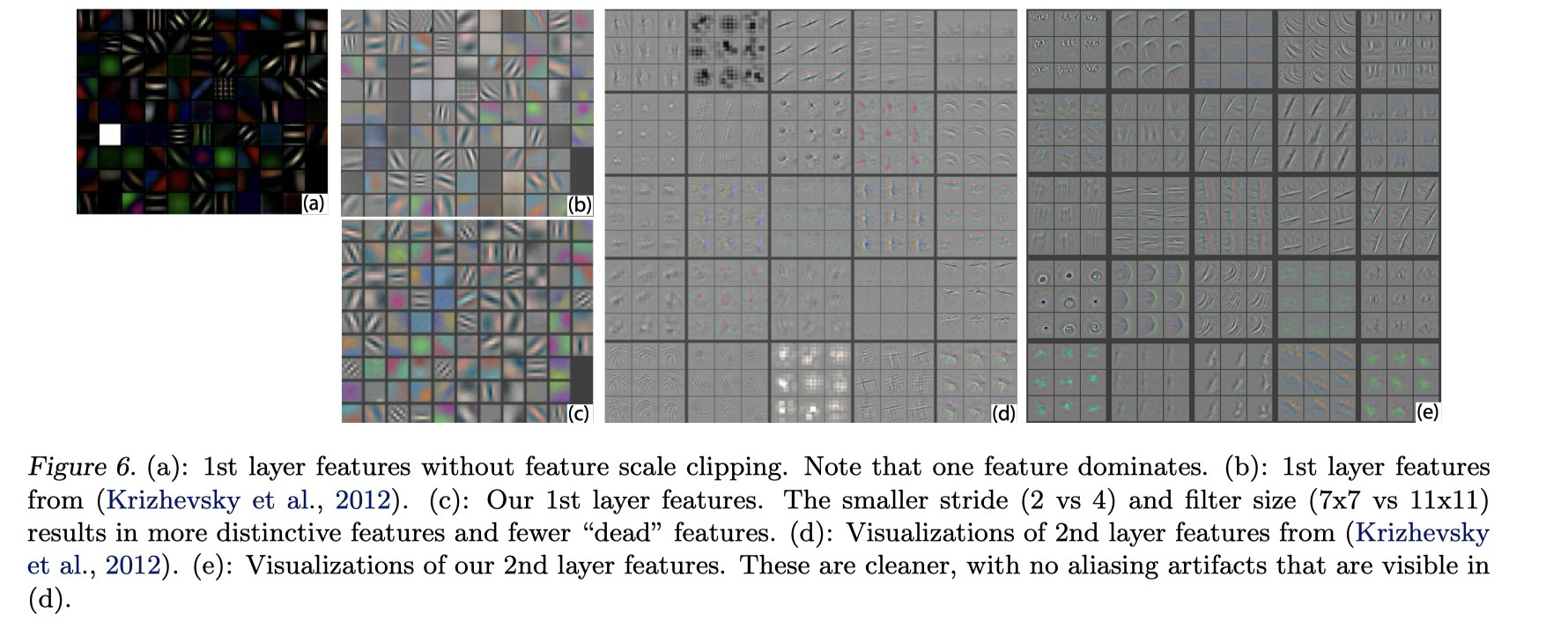

  • 1층 : 매우 고주파(high frequency)와 저주파(low frequency) 정보가 혼합되어 있으며, 중간 주파수(mid frequency) 영역의 커버가 부족
  • 2층 : 1층 합성곱에서 stride=4를 사용한 탓에 **aliasing artifact(샘플링 왜곡)**이 발생
• ZFNet 수정사항
  • 1층 필터 크기를 11x11에서 7x7로 줄이고,
  • 합성곱 stride를 4에서 2로 축소하였다.

✅ 5줄 요약

• 시각화를 통해 AlexNet의 1·2층에서 문제점 발견
• 1층: 중간 주파수 부족, 2층: stride=4로 인한 aliasing
• 개선: 11x11 필터 → 7x7, stride=4 → 2
• 결과: 정보 보존 ↑, aliasing ↓
• 성능 또한 개선됨 (Section 5.1)

---

📌 정리

문제 (AlexNet)	해결책 (Zeiler & Fergus)	결과
1층: 고·저주파 위주, mid-frequency 부족	필터 크기 11x11 → 7x7	더 균형 잡힌 필터
2층: stride=4 → aliasing 발생	stride=4 → 2	aliasing 제거, 정보 보존 ↑
성능	개선 전 AlexNet	개선 후 더 낮은 오류율

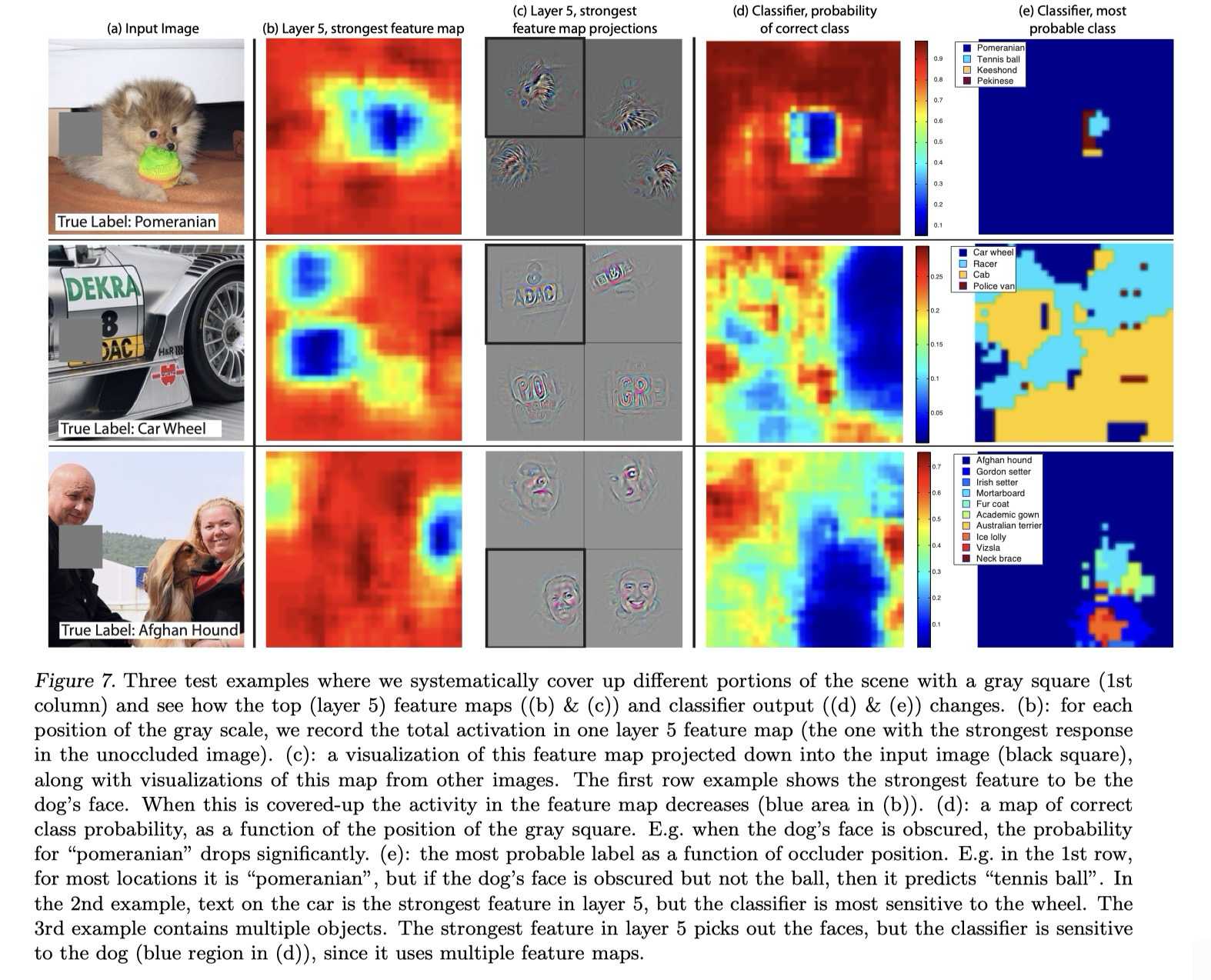

4.2 Occlusion Sensitivity

• 객체의 위치를 인식하는지, 주변 맥락만 사용하는지를 확인해보는 실험으로, 결론적으로 객체를 지우는 경우 올바른 클래스 확률이 크게 떨어진다.
• 즉 모델은 객체 자체에 집중하여, 객체 탐지의 가능성에 대해 시사

✅ 5줄 요약

• Occlusion으로 모델이 배경이 아닌 객체 위치에 의존함을 확인
• 객체 부위가 가려지면 올바른 클래스 확률 급락
• top conv layer의 feature map 활성도도 함께 급락
• Deconvnet 시각화가 진짜 자극 구조를 보여준다는 검증
• ConvNet은 장면 context보다 객체 local structure에 민감

---

📌 정리

질문	방법	결과	의미
객체 위치를 보는가, 배경 context를 보는가?	이미지 영역을 순차적으로 가림	객체 부분이 가려지면 확률 급락	ConvNet은 객체 local structure에 집중
시각화 신뢰성 검증	top conv layer feature map 활성도 관찰	occluder가 해당 구조를 가리면 활성도 급락	Deconvnet 시각화 결과가 실제 feature와 일치

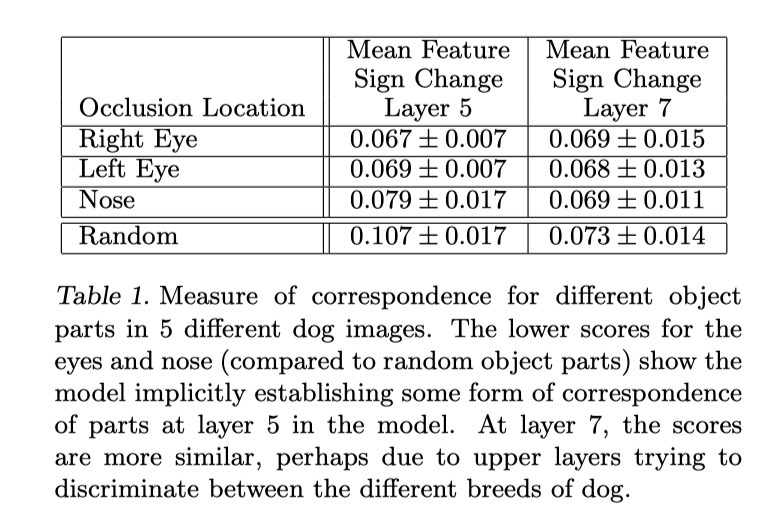

4.3. Correspondence Analysis

• 기존의 모델들은 **특정 객체 부위간의 대응(얼굴 속, 코와 눈)**을 명시적으로 설정하게 되는데, 딥러닝 모델의 경우에는 이러한 메커니즘이 암묵적으로 대응한다는 점이다.

✅ 방법

1. 개 얼굴 이미지 5장 선택
2. 동일한 위치(예: 왼쪽 눈)를 가려서 원본과 feature 차이 εli 계산
3. 이미지 쌍(i, j) 간의 차이 벡터 일관성을 해밍 거리로 측정 (Δl)
4. 특정 부위 vs 무작위 부위 비교

✅ 결과

• Layer 5: 눈·코 같은 의미 있는 부위에서 Δ 값이 낮음 → 대응성 확보
• Layer 7: breed 판별에 집중하므로 Δ 값이 무작위 부위와 유사 → 부위 대응 정보 약화

✅ 의미

• ConvNet은 명시적으로 correspondence를 정의하지 않아도, 중간층에서 객체 부위 간 암묵적 대응을 학습
• 그러나 깊은 층으로 갈수록 이 정보는 사라지고, 클래스 구분에 더 특화됨

해밍 거리 두 벡터가 있을때, 서로 다른 위치의 원소 개수를 새는 거리 측도 값이 작을수록 서로 다른 이미지에서도 같은 부위가 공통된 역할을 하고 있음을 의미

✅ 5줄 요약

• ConvNet이 암묵적으로 객체 부위 대응을 학습하는지 실험
• 동일 부위를 가려 feature 변화량을 비교
• Layer 5: 눈·코에서 변화가 일관적 → 대응성 존재
• Layer 7: breed 판별로 치중 → 대응성 감소
• ConvNet은 중간층에서 correspondence를 형성하지만, 깊은 층에서는 판별적 특징에 집중

---

📌 정리

층 (Layer)	부위	Δ 값 결과	의미
Layer 5	눈·코 vs 무작위	눈·코 Δ 더 낮음	부위 간 대응성 확보
Layer 7	눈·코 vs 무작위	유사	breed 구분에 집중, correspondence 약화

📚 5. Experiments

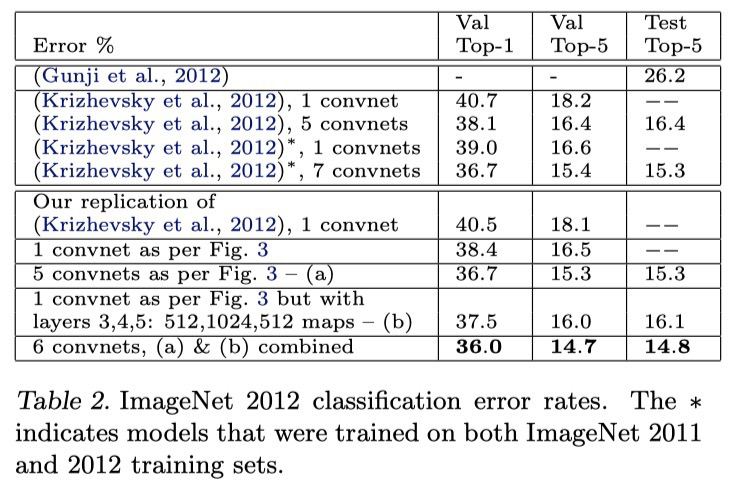

5.1. ImageNet 2012 ✅ 5줄 요약

• ImageNet 2012: 학습 130만 / 검증 5만 / 테스트 10만, 1000 클래스
• AlexNet 구조 재현 → 보고된 성능과 동일
• stride 4→2, filter 11×11→7×7 → 성능 향상
• 단일 모델: Top-5 error 1.7% 개선
• 앙상블: 14.8% error → 당시 최고 성능, 비-ConvNet의 절반 수준

---

📌 정리표 (5.1 ImageNet 2012)

모델	Top-5 Error (%)	비고
AlexNet (2012)	16.4	Krizhevsky et al.
Zeiler & Fergus (단일)	약 14.7–15.0	stride=2, filter=7×7 적용
Zeiler & Fergus (앙상블)	14.8	2012 학습셋 기준 최고 성능
비-ConvNet (Gunji et al.)	26.2	같은 대회 상위 entry

5.2 Feature Generalization ✅ 5줄 요약

• ImageNet 사전학습 feature는 소규모 데이터셋에서도 강력
• Caltech-101: 86.5%, 기존 최고치보다 +2.2%
• Caltech-256: 74.2%, 기존 최고치보다 +19%
• PASCAL: 평균 79.0%, 최고치 82.2%에 근접, 일부 클래스는 우위
• ConvNet은 범용적 전이 학습 도구임을 입증

---

📌 정리표 (5.2 Feature Generalization)

데이터셋	사전학습 모델 성능	기존 최고치	Scratch 학습	의미
Caltech-101	86.5%	81.4%	46.5%	소규모에서도 SOTA
Caltech-256	74.2% (60 imgs/class)	55.2%	38.8%	대규모/소규모 모두 압도
PASCAL VOC 2012	79.0% (mean)	82.2%	-	다중 객체 장면, 일부 클래스는 더 우위

5.3 Feature Analysis

• 깊어질수록 판별 성능 증가

✅ 5줄 요약

• ConvNet의 feature 판별력은 깊을수록 향상
• Layer 1: 저성능 (엣지·색 기반)
• Layer 5: 큰 향상 (중간 특징이 매우 강력)
• Layer 7: Caltech-256에서는 최고, Caltech-101에서는 plateau
• ConvNet은 계층적으로 점점 강력한 특징 표현을 학습

---

📌 정리

데이터셋	Layer 1	Layer 3	Layer 5	Layer 7	의미
Caltech-101	44.8%	72.3%	86.2%	85.5%	중간~상위층에서 큰 향상, 최상위층은 plateau
Caltech-256	24.6%	46.0%	65.6%	71.7%	층이 깊을수록 계속 향상, 최상위층이 최강
